聚乙烯丙綸、滌綸高分子防水卷材（以下簡(jiǎn)稱高分子防水卷材），是在充分研究了現(xiàn)有防水防滲類卷材產(chǎn)品的基礎(chǔ)上，根據(jù)現(xiàn)代工程對(duì)防水防滲材料的新要求，采用新技術(shù)，引進(jìn)先進(jìn)設(shè)備制造的一種構(gòu)造全新、多用途、具有良好綜合技術(shù)性能的防水防滲材料，是繼瀝青油氈、橡膠卷材、改性瀝青卷材、高分子片材之后的新一代防水卷材。
一、產(chǎn)品特點(diǎn)
（一）產(chǎn)品構(gòu)造特點(diǎn)

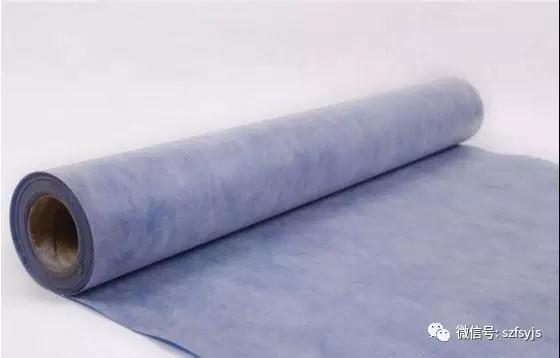

高分子防水卷材為表面增強(qiáng)式結(jié)構(gòu)，由線性低密度聚乙烯樹脂加入抗老化劑，穩(wěn)定劑、助粘劑等與高強(qiáng)度新型丙綸長(zhǎng)絲無紡布，采用熱融直壓工藝制成的新型防水卷材。具有優(yōu)良的防水性能、耐化學(xué)性、耐候性和機(jī)械強(qiáng)度。
（二）產(chǎn)品性能特點(diǎn)
高分子防水卷材具有抗?jié)B能力強(qiáng)、抗拉強(qiáng)度高、低溫柔性好、線脹系數(shù)小、易粘接、摩擦系數(shù)大、穩(wěn)定性好、無毒、變形適應(yīng)能力強(qiáng)、適應(yīng)溫度范圍寬、使用壽命長(zhǎng)等良好的綜合技術(shù)性能。
（三）產(chǎn)品使用特點(diǎn)
高分子防水卷材突出的特點(diǎn)表面粗糙均勻、易粘接，適合與多種材料的基層粘合?？膳c水泥材料在凝固過程中直接粘合，可在基層潮濕情況下粘貼高分子防水卷材。高分子防水卷材厚度薄，轉(zhuǎn)彎處易卷邊粘貼、不折裂、防水效果好，這是其它防水防滲材料所不具備的。高分子防水卷材在水泥構(gòu)造中使用具有可靠的穩(wěn)定性。
二、產(chǎn)品適用范圍
高分子防水卷材使用范圍廣。不僅適用于I-lV級(jí)各類工業(yè)、民用建筑物的屋面及地下防水、防滲防潮，還適用于冶金、化工、環(huán)保、采礦業(yè)等防水工程。?
三、產(chǎn)品種類、規(guī)格及技術(shù)性能
高分子防水卷材分為雙面加筋型和單面加筋型，雙面加筋型用于屋面防水（≥3 0 0克/m2）、地下防水、防滲（≥400克/m2）、防潮（≥300克/m2）及其它防滲漏工程：?jiǎn)蚊婕咏钚停℅200克/m2、G250克/m2）用于隔汽工程。?
四、設(shè)計(jì)施工要點(diǎn)
（一）屋面防水
高分子防水卷材用于屋面防水工程有多種構(gòu)造方式，用于屋面防水工程要特別注意卷材與找平層的粘接強(qiáng)度及粘接面積，這是保證防水效果、使用壽命的關(guān)鍵，高分子防水卷材粘接不得有目視空鼓現(xiàn)象，粘接面積應(yīng)大干85％。
（二）地下防水
高分子防水卷材用于地下防水工程一般應(yīng)將高分子防水卷材置于受水壓的一面，基本構(gòu)造分為外防式、內(nèi)防式。在施工過程中應(yīng)防止電焊、機(jī)械等損壞高分子防水卷材。
（三）防滲防潮
高分子防水卷材用于室內(nèi)防滲防潮時(shí)，應(yīng)保證卷材粘接膠充分固化后再進(jìn)行表面裝修施工。用于衛(wèi)生間、廚房等防滲時(shí)。高分子防水卷材接縫用聚氨酯膠粘接。
（四）裝修方式
在高分子防水卷材表面作裝修時(shí)，需在粘接膠充分凝固后，再粘貼面層材料，以防止卷材剝離脫落。粘接面層材料前應(yīng)在卷材上涂刷水泥膠。待充分固化后再粘貼面層。?
五、粘接膠的選用
高分子防水卷材采用水泥添加專用配套膠或805膠（聚乙烯醇縮甲醛溶液）或乳白膠（聚醋酸乙烯乳液）制成的水泥膠（簡(jiǎn)稱水泥膠）與基層滿面粘貼。?
六、接縫方式
? ? ? ?高分子防水卷材接縫搭接寬度：長(zhǎng)邊接縫為100mm，短邊接縫為120mm。采用蓋條方式，蓋條寬度為100mm。地下防水接縫可采用搭接方式，用聚氨酯膠粘接，也可采用搭接加蓋條方式，用水泥膠做搭接粘接后再用聚氨酯膠粘貼蓋條：屋面隔汽層接縫采用雙面高分子防水卷材做墊條用水泥膠對(duì)接。復(fù)合卷材的接縫也可以采用熱融方式。?
七、高分子防水卷材施工方法
（一）施工準(zhǔn)備
一個(gè)施工組7人：清理基層1人，制運(yùn)膠3人，鋪貼卷材2人，復(fù)雜部位1人。
（二）施工操作程序
驗(yàn)收基層（找平層）一清掃基層（找平層）一制備粘接膠一處理復(fù)雜部位一鋪貼高分子防水卷材一檢驗(yàn)高分子防水卷材施工質(zhì)量一保護(hù)層施工一驗(yàn)收。?
（三）按要求配制好粘接膠
（四）高分子防水卷材施工
高分子防水卷材施工前必須找平層驗(yàn)收合格后、含水率在30～50％時(shí)即可進(jìn)行防水層施工。
1、復(fù)雜部位處理
防水層施工前，應(yīng)按圖紙要求做好復(fù)雜部位（屋面凸出部位、雨水口、檐溝：地下防水陰角、陽角、穿墻管等）的附加層，復(fù)雜部位的附加層用高分子防水卷材、水泥膠或聚氨酯膠處理粘接。
2、高分子防水卷材鋪貼

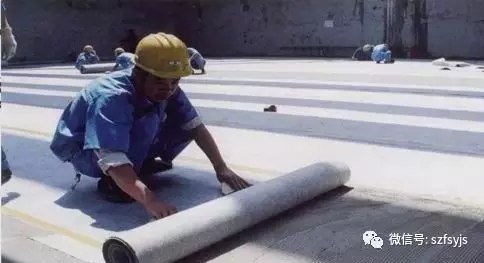

高分子防水卷材鋪貼時(shí)。先在鋪貼部位將高分子防水卷材預(yù)放3至12米（地下工程可預(yù)放2-3米）找正方向后，在中間處固定，將卷材一端卷至固定處粘貼，這端粘貼完畢后，再將預(yù)放的卷材另一端卷回至已粘貼好的位置，連續(xù)鋪貼直至整幅完成。

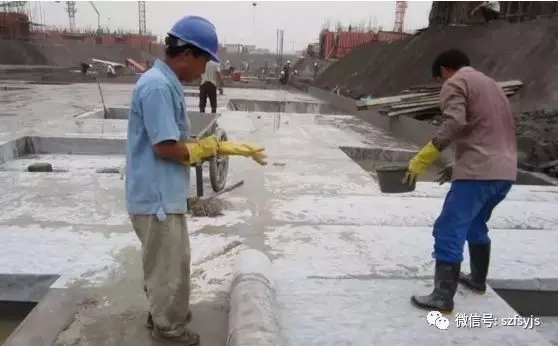

鋪貼方法：將水泥膠用毛刷涂到基層（找平層）和卷材對(duì)應(yīng)的表面厚約1.0mm，然后粘貼卷材，同時(shí)在卷材上表面用刮板將粘貼接面排氣壓實(shí)，排出多余部分粘接膠。
垂直面高分子防水卷材粘貼必須縱向粘貼，自上向下對(duì)正，自下向上排氣壓實(shí)，要求基層與卷材同時(shí)涂膠，厚度均約1.0mm。
3、接縫施工
接縫涂膠部位要求基層干凈、干燥。屋面防水用水泥膠接縫時(shí)，接縫與卷材粘貼可同時(shí)進(jìn)行，兩個(gè)粘接面同時(shí)涂膠，接縫滿粘，膠層厚度為1.0-1.6mm，接縫壓實(shí)后在接縫邊緣再涂刷一層水泥膠，厚度為0.8-1.0mm，涂刷寬度從接縫邊緣向兩邊延伸30mm，接縫不允許有露底、打皺、翹曲、起空現(xiàn)象。用聚氨酯膠接縫時(shí)應(yīng)在粘接膠固化后進(jìn)行，具體操作方法：翻起上層卷材，將膠涂在下層卷材上，涂膠應(yīng)連續(xù)均勻，厚度在1.0mm左右，涂膠后粘合壓實(shí)。翻起時(shí)應(yīng)防止高分子防水卷材與基層剝離。
地下防水用蓋條方式接縫時(shí)，水泥膠接縫壓實(shí)后，不在接縫邊緣再涂刷水泥膠，溢出的水泥膠不必處理，而是待水泥膠固化后，將接縫表面水泥清除，在接縫處和蓋條上同時(shí)涂刷聚氨酯膠粘貼蓋條。
4、屋面隔汽層施工
隔汽層施工前，對(duì)基層、施工環(huán)境等要求與防水層施工前要求不同。復(fù)雜部位處理與屋面防水層復(fù)雜部位處理相同。?
（五）保護(hù)層施工
高分子防水卷材外露時(shí)，為防止意外損壞和紫外線照射，需加保護(hù)層延長(zhǎng)高分子防水卷材使用壽命。保護(hù)方式以水泥材料為主，上人屋面和永久性建筑用1：25水泥砂漿抹20mm厚，非上人屋面和非永久性建筑可采用水泥膠涂刷兩道約1.0mm厚。
保護(hù)層施工前必須在防水層驗(yàn)收合格后：并將防水層表面清掃干凈：保護(hù)好施工材料運(yùn)輸通道的卷材：施工人員應(yīng)穿軟底鞋操作。
八、其他注意事項(xiàng)
?。ㄒ唬└叻肿臃浪聿氖┕囟纫嗽?℃以上25℃以下進(jìn)行。環(huán)境溫度0℃及以下時(shí)禁止使用水泥膠粘接，環(huán)境溫度-5℃及以下時(shí)不能使用聚氨酯膠粘接。
?。ǘ┊?dāng)采用聚氨酯膠時(shí)，禁止使用溶劑稀釋，以防止卷材溶脹變形。
?。ㄈ┪菝娣浪叻肿臃浪聿恼迟N面積要求85％以上，地下防水粘貼面積要求90％以上，粘接層必須連續(xù)。
?。ㄋ模┎捎镁郯滨ツz搭接接縫，鋪貼高分子防水卷材時(shí)不能將水泥膠涂在高分子防水卷材搭接處，以免影響接縫粘接。
?。ㄎ澹└叻肿臃浪聿匿佡N后，高分子防水卷材下部不允許存在硬性顆粒及雜質(zhì)，以免損壞復(fù)合卷材。
?。┧嗄z涂刷后應(yīng)馬上粘貼高分子防水卷材，防止膠中水分散失，影響粘貼質(zhì)量。
